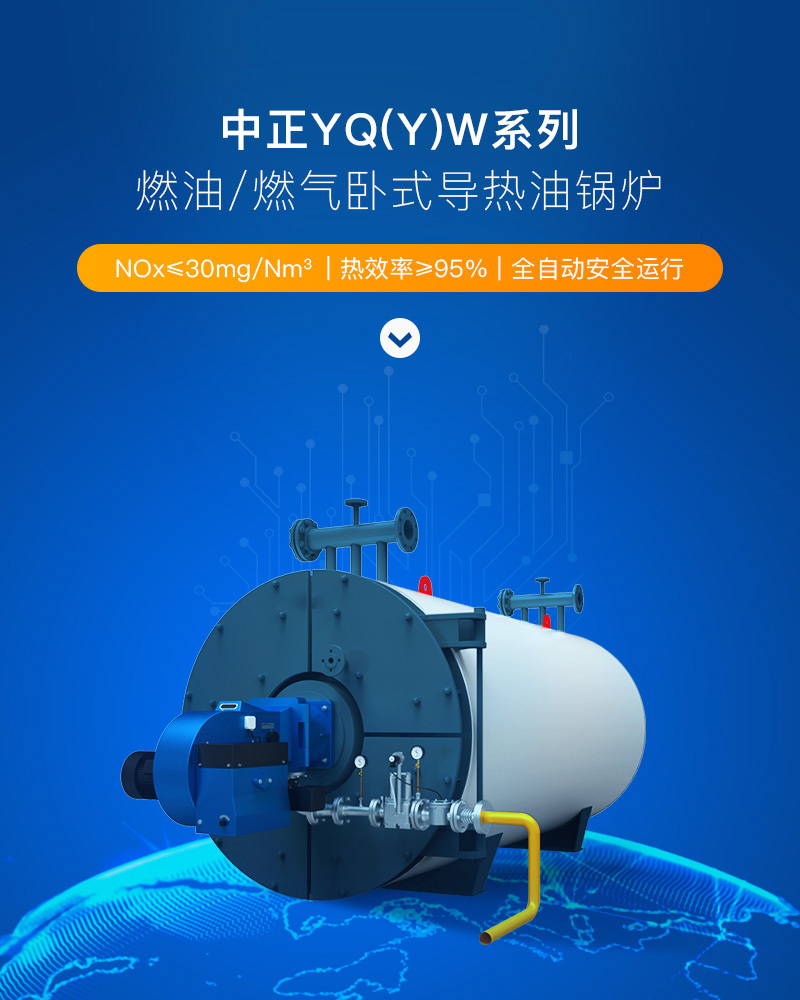

YQW系列燃油/燃气卧式导热油锅炉

 提示:点击图片可以放大
YQW系列燃油燃气卧式导热油锅炉 YQW系列燃油燃气卧式导热油锅炉 YQW系列燃油燃气卧式导热油锅炉 YQW系列燃油燃气卧式导热油锅炉 YQW系列燃油燃气卧式导热油锅炉 YQW系列燃油燃气卧式导热油锅炉 YQW系列燃油燃气卧式导热油锅炉

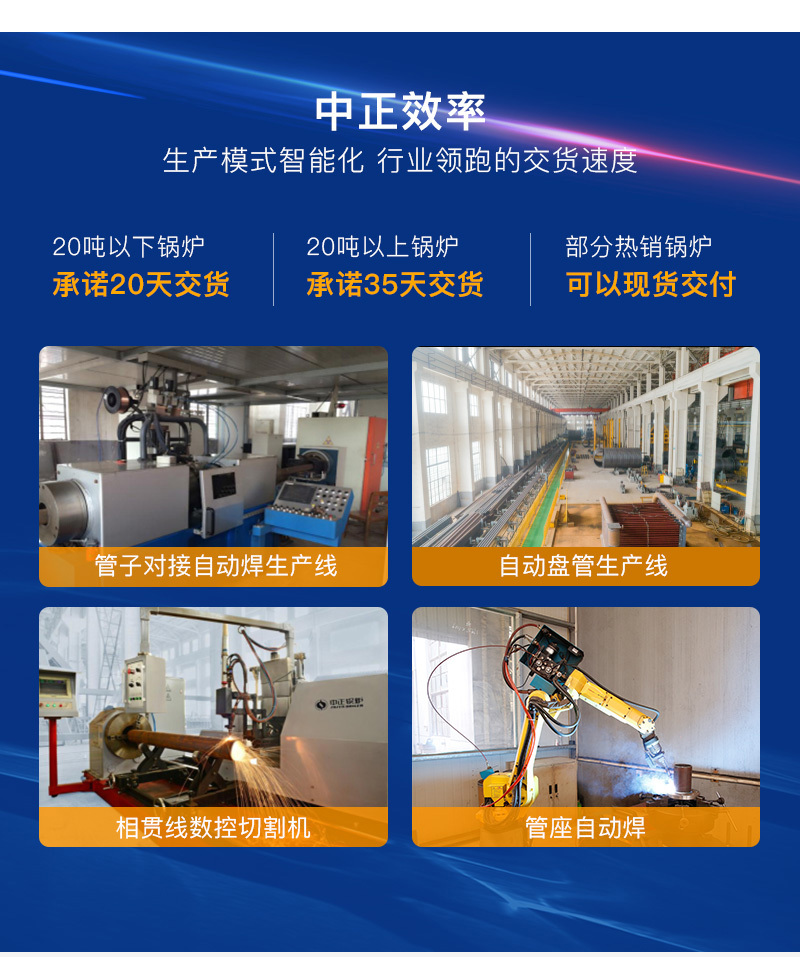

数字化制造

  ·钢管下斜采用数控三维激光切割机。

  ·圆盘管制作采用数控盘管生产线,一次成形,无需整形。

全氩弧焊接

  ·管子对接均采用自动氩弧焊接工艺,同时对焊缝进行X射线实时成像,杜绝不合格焊缝进入盘管生产线。

操作更简单

  锅炉整装出厂,便于安装、调试、使用

  全自动运行、燃烧、高位罐液位、出口温度及流量均自动调节、自动保护。

  进出口采用两端法兰和法兰盖结构,方便锅炉房管道安装及布置。

燃料更节省

  内侧采用优质的保温材料,外用不锈钢板,最大限度降低散热损失,改善操作环境。

  多层密排管束及每圈多个起密封固定作用的圈钢,杜绝烟气短路。

  出厂时残留水份被清除干净,系统排气时间由12天减少为2天。

运行更安全

  内圈盘管流量更大,在高温运行时更安全可靠。

  锥形盘管,有效保护了锅炉端部的炉墙及顶部燃烧器。

锅炉型号 额定供热量(KW) 额定热功率(x104kcal/h) 设计使用温度(≤℃) 额定工作压力(MPa) 热效率(≥%) 系统装机容量(KW)
YQW-700Q 700 60 320 0.8 95 18
YQW-1000Q 1000 80 320 0.8 95 18
YQW-1200Y(Q) 1200 100 320 0.8 95 35
YQW-1400Y(Q) 1400 120 320 0.8 95 35
YQW-1800Y(Q) 1800 160 320 0.8 95 56
YQW-2400Y(Q) 2400 200 320 0.8 95 56
YQW-2800Y(Q) 2800 240 320 0.8 95 66
YQW-3500Y(Q) 3500 300 320 0.8 95 75
YQW-4200Q 4200 360 320 0.8 95 95
YQW-4600Q 4600 400 320 0.8 95 95
YQW-6000Q 6000 500 320 0.8 95 140
YQW-7000Q 7000 600 320 0.8 95 140
YQW-8200Q 8200 700 320 0.8 95 140
YQW-9400Q 9400 800 320 1 95 200
YQW-10500Q 10500 900 320 1 95 200
YQW-12000Q 12000 1000 320 1 95 240
YQW-14000Q 14000 1200 320 1 95 300
